VALVE TRIM

อัพเดทล่าสุด: 19 ก.ย. 2026

380 ผู้เข้าชม

Valve Trim คือวัสดุที่เป็นส่วนประกอบที่อยู่ด้านในตัววาล์วที่จะต้องสัมผัสกับของไหล (Process Fluid) และมีโอกาสเกิดการสึกหรอ หรือการเสื่อมสภาพเกิดขึ้นจากการใช้งาน

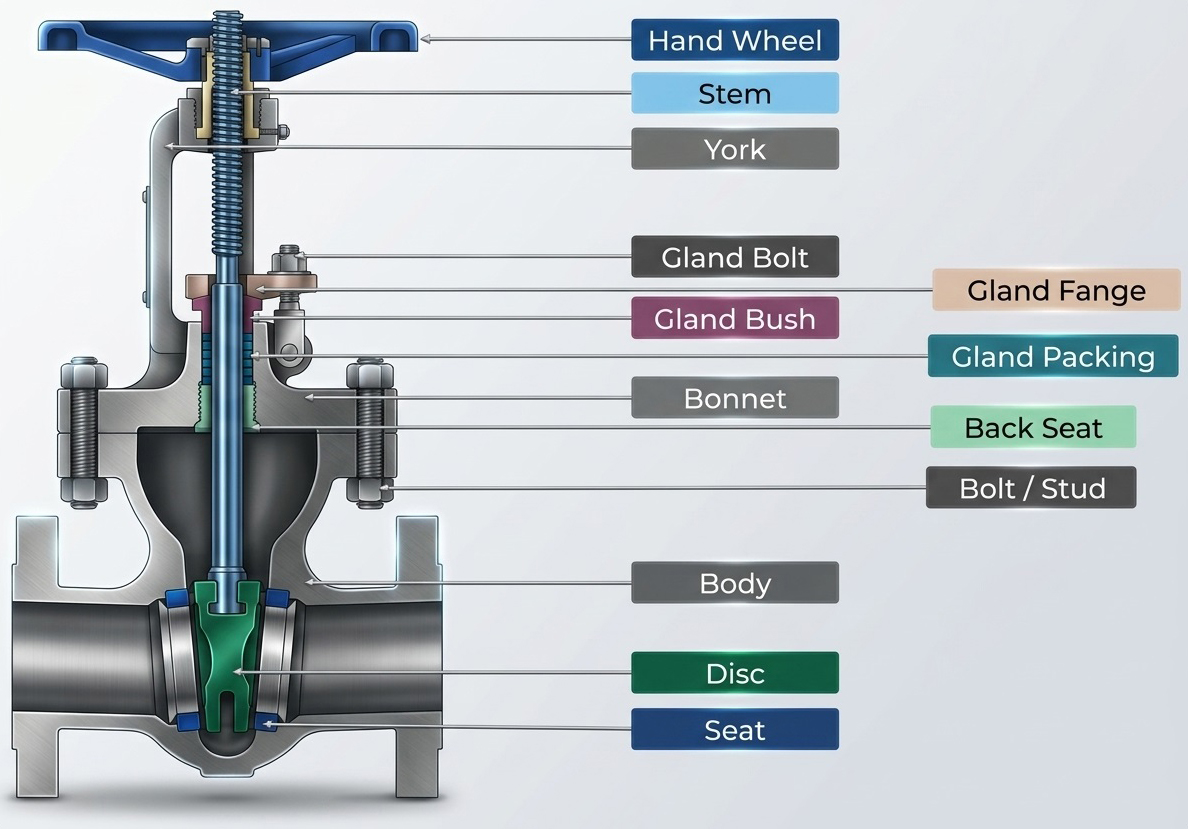

โดย Valve Trim นั้นจะมีส่วนประกอบอยู่ 4 ชิ้นส่วนหลักที่ต้องคำนึงถึง คือ Seat, Disc, Back Seat, Stem โดย Valve Trim นั้นสามารถถอดเปลี่ยนได้ (Replaceable) การเลือก Valve Trim จะต้องเลือกให้เหมาะสมกับการใช้งาน เช่น ประเภทของไหล, แรงดันใช้งาน, อุณหภูมิ ฯลฯ

ในปัจจุบันผู้ออกแบบสามารถเลือก Trim Number จากตาราง API600 Trim Number เพื่อให้เหมาะสมกับการใช้งาน โดย Trim Number ที่นิยมใช้ในอุตสาหกรรมมีดังนี้

API600 Trim Number 13th Edition
Trim Number	Material	Seat	Disc	Back Seat	Stem	Service
5	Hard Faced	Hard Faced	Hard Faced	13%Cr	13%Cr	เหมาะกับงานที่ต้องการทนแรงดันสูง ทนสึกกร่อนได้สูงกว่า Trim#8 เหมาะสำหรับงานไอน้ำแรงดันสูง แนะนำให้ใช้งานที่อุณหภูมิไม่เกิน 450 °C
8	13%Cr+ Hard Faced	Hard Faced	13%Cr	13%Cr	13%Cr	เหมาะสำหรับงานทั่วไป สามารถใช้งานที่ทนแรงดันสูง ทนการกัดกร่อนและสึกกร่อนได้ดี เหมาะกับงานไอน้ำ ก๊าซ น้ำมันและน้ำร้อน แนะนำให้ใช้งานที่อุณหภูมิไม่เกิน 250 °C
10	316	316	316	316	316	เหมาะที่จะใช้งานกับของไหลที่มีฤทธิ์กัดกร่อนสูงมาก ใช้งานที่อุณหภูมิติดลบได้
12	316+Hard Faced	Hard Faced	316	316	316	ใช้งานเหมือนกับ Trim#10 แต่ทนต่อการกัดกร่อนได้สูงกว่าเนื่องจากมีการทำ Hard Faced ที่ Seat สามารถใช้งานที่อุณหภูมิสูงได้ หรืออุณหภูมิติดลบได้ดี
16	Hard Faced	Hard Faced	Hard Faced	316	316	เหมาะกับการใช้งานไอน้ำแรงดันสูงและอุณหภูมิสูงมาก, ใช้งานกับอุณหภูมิติดลบได้ดี หรือใช้งานกับก๊าซที่อุณหภูมิสูงได้ ทนต่อการกัดกร่อนและสึกกร่อนสูง แนะนำให้ใช้งานอุณหภูมิสูงเกิน 450 °C
