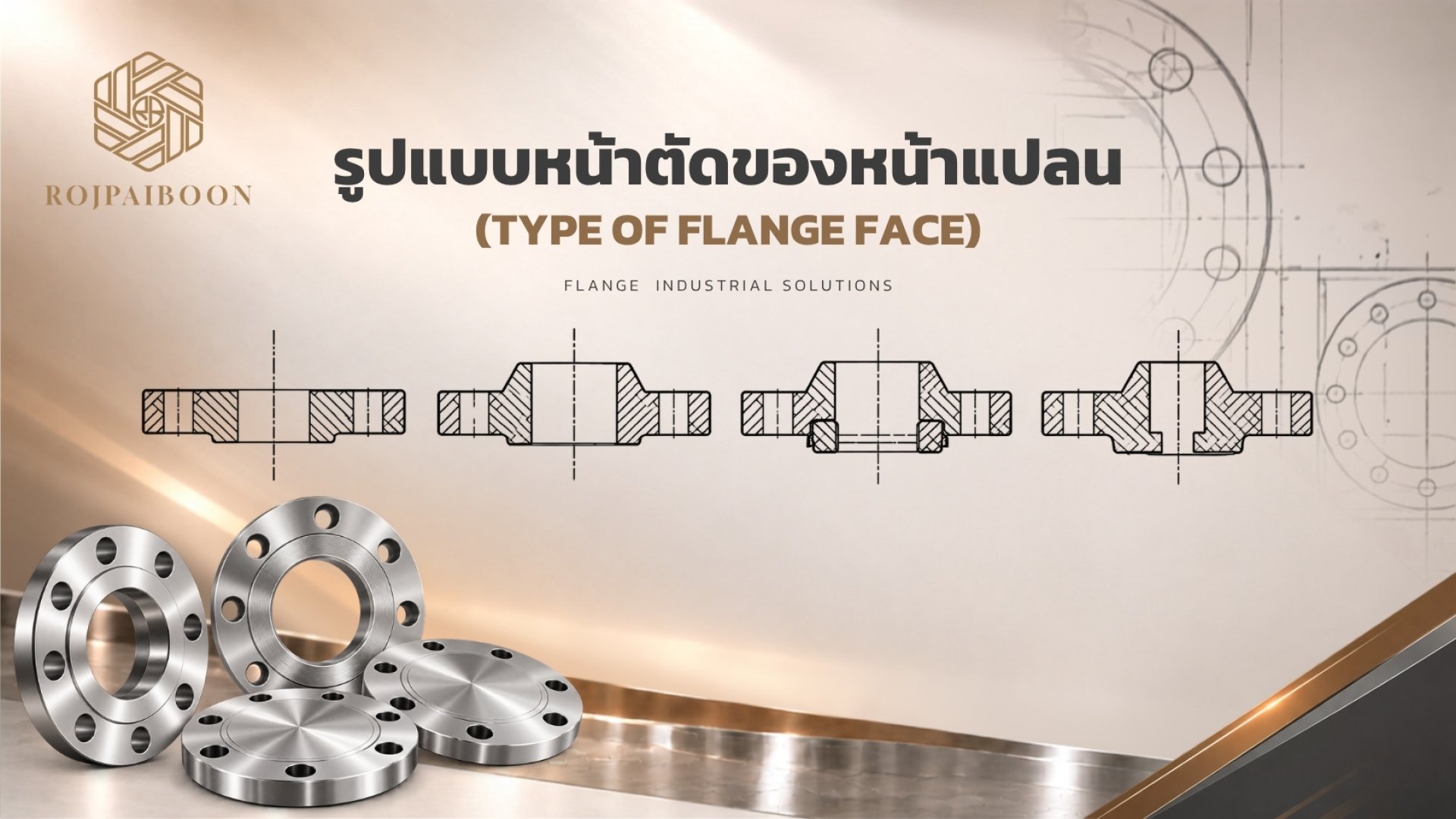

รูปแบบหน้าตัดของหน้าแปลน ที่นิยมใช้ในปัจจุบันมีอยู่  6 รูปแบบ

1. หน้าแปลนแบบหน้ายก (Raised Face – RF)

เป็นประเภทที่พบมากที่สุดในการใช้งานในโรงงานทุกอุตสาหกรรม ซึ่งที่เรียกว่า “หน้ายก” เนื่องจากพื้นผิวของปะเก็นจะยกขึ้นเหนือหน้าวงกลมสลักเกลียว โดยปะเก็นจะถูกกดทับเฉพาะส่วนที่เป็นหน้ายก   จุดประสงค์ของการออกแบบหน้าแปลน RF คือ เพื่อให้หน้าแปลนรับแรงดันทั้งหมดตรงบริเวณปะเก็น ทำให้สามารถกักเก็บแรงดันของข้อต่อได้ดี เหมาะสำหรับใช้งานที่มีแรงดันสูงและอุณหภูมิสูง

2. หน้าแปลนแบบหน้าเรียบ (Flat Face - FF)

หน้าแปลน Flat-Face เป็นหน้าแปลนหน้าเรียบ จะมีพื้นผิวปะเก็นในระนาบเดียวกับหน้าวงกลมสลักเกลียว หน้าแปลนหน้าเรียบจะใช้งานที่แรงดันต่ำและอุณหภูมิไม่สูง เช่น CLASS 125, JIS 5K / 10K เหมาะกับการใช้งานกับของไหล เช่นน้ำ น้ำมัน ลม การใช้งานต้องใช้ปะเก็นแบบเต็มหน้า เพื่อให้หน้าสัมผัสเต็มพื้นผิวของหน้าแปลนหน้าเรียบ

3. หน้าแปลนแบบข้อต่อเกย (Lap Joint)

หน้าแปลนข้อต่อเกย (Lap Joint) ต้องใช้ร่วมกับสตับเอ็น (Stub End) โดยการสวมหน้าแปลนเข้ากับสตับเอ็นแล้วเชื่อมต่อสตับเอ็นเข้ากับท่อด้วยวิธี Butt-Weld ทำให้หน้าแปลนเป็นอิสระจากตัวท่อ ทำให้สามารถลดปัญหาการเยื้องศูนย์ของรูร้อยสลัก (Bolt Holes) และลดแรงบิดที่เกิดจากการเยื้องศูนย์ของท่อได้

4. หน้าแปลนแบบประกบข้อต่อแหวน (Ring-Type Joint - RTJ)

โดยทั่วไปแล้ว Ring Type Joint Flanges จะใช้ในงานที่มีแรงดันสูง (Class 600 ขึ้นไป) และ หรืองานที่มีอุณหภูมิสูงกว่า 800 ° F (427 ° C) โดยจะมีร่องที่ตัดสำหรับใส่ปะเก็นแหวนแบบโลหะ โดยประเก็นโลหะจะมี 2 รูปทรงที่ใช้ในปัจจุบัน คือ แบบ 8 เหลี่ยม (Octagonal Shape) และแบบ รูปไข่ (Oval Shape) จะมีการปิดผนึกหน้าแปลนเมื่อสลักเกลียวแน่น และจะบีบตัวปะเก็นระหว่างหน้าแปลนเข้ากับร่อง ทำให้ปะเก็นถูกกดเพื่อให้สัมผัสใกล้ชิดภายในร่องหน้าแปลนกับปะเก็นโลหะ

5. หน้าแปลนแบบประกบลักษณะตัวผู้และตัวเมีย (Male and Female Facing – M&F)

หน้าแปลนประเภทนี้จะใช้งานด้วยวิธีการนำมาประกบเข้าหากันเพื่อปิดผนึก โดยด้านหนึ่งเป็นฝั่งตัวผู้และอีกด้านเป็นฝั่งตัวเมีย ซึ่งปะเก็นจะถูกบีบอัดให้แน่นอยู่ในตำแหน่งที่แม่นยำ ไม่คลาดเคลื่อน ทำให้มีคุณสมบัติในการปิดผนึกได้ดี การประกบหน้าแปลนเข้าหาปะเก็นจะดีกว่าแบบหน้ายก (RF) นิยมใช้งานในการเชื่อมต่อเข้ากับหน้าแปลนของเครื่องจักรหรืออุปกรณ์ เป็นต้น

6. หน้าแปลนแบบประกบลักษณะลิ้นและร่อง (Tongue and Groove Facing – T&G)

หน้าแปลนประเภทนี้จะใช้งานด้วยวิธีการนำมาประกบเข้าหากันเพื่อปิดผนึก โดยด้านหนึ่งเป็นลิ้น (Tongue) และอีกด้านเป็นร่อง (Groove) ซึ่งปะเก็นจะถูกบีบอัดให้แน่นอยู่ในตำแหน่งที่แม่นยำ ไม่คลาดเคลื่อน มีคุณสมบัติในการปิดผนึกได้ดี เหมาะสำหรับงานเชื่อมต่อเข้ากับปั๊มหรือโครงสร้างวาล์ว สามารถใช้งานในอุณหภูมิติดลบหรืออุณหภูมิสูงได้ดี
