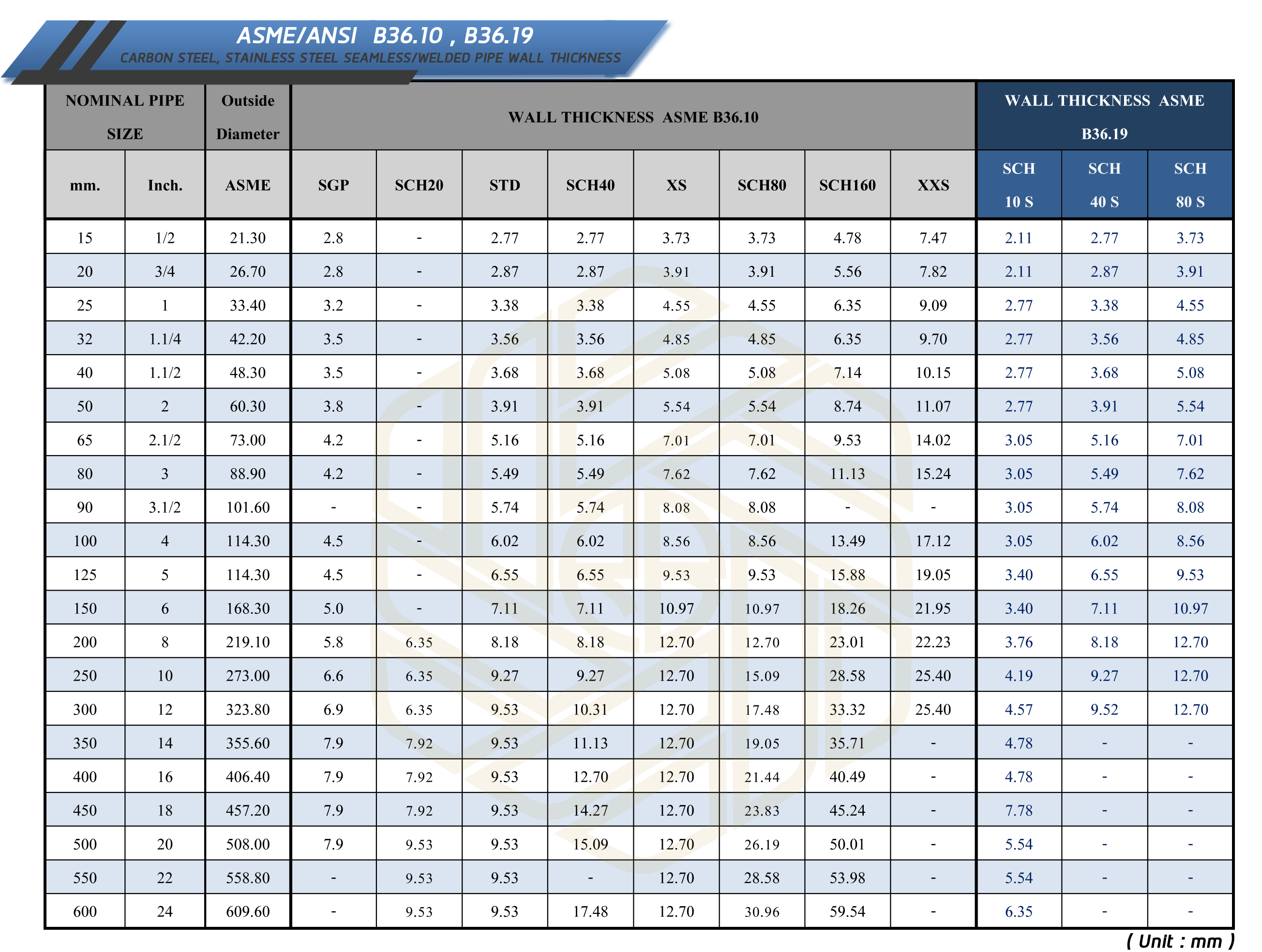

CARBON STEEL, STAINLESS STEEL SEAMLESS/WELDED PIPE WALL THICKNESS
ASME/ANSI B36.10 , B36.19
มาตรฐานขนาดท่อ และความหนาผนังท่อ (Pipe Size & Pipe Wall Thickness)
การกำหนดขนาดท่อ Iron Pipe Size (IPS) ได้กำหนดขนาดท่อโดยอ้างอิงกับเส้นผ่านศูนย์กลางภายในโดยประมาณของท่อ ส่วนความหนาของท่อที่ถูกกำหนดไว้เพียงความหนาเดียวต่อขนาดท่อแต่ละขนาด เรียกว่า Standard (STD) ทำให้เส้นผ่านศูนย์กลางภายนอกของท่อแต่ละขนาดเป็นค่าคงที่ไม่มีแการแปรผัน เป็นค่ามาตรฐาน
โดยตามมาตราฐานที่กำหนดของสหรัฐอเมริกา
ท่อเหล็กกล้า ASME B 36.10 (Carbon Steel Pipe)
ท่อสแตนเลส ASME B 36.19 (Stainless Steel Pipe)
